La Decisión Crítica: Arquitectura de Filtro Prensa y su Impacto en el ROI
En el diseño de plantas de procesamiento industrial, la selección del sistema de separación sólido-líquido no es una simple compra de catálogo; es una decisión de ingeniería fundamental que dicta la eficiencia operativa, la seguridad y la longevidad del activo durante décadas. Para los ingenieros de diseño, consultores y especialistas en adquisiciones, la elección entre un filtro prensa de viga superior y uno de viga lateral representa el primer paso para optimizar el retorno de inversión (ROI) de un proyecto.
No existen dos lodos industriales idénticos. La mineralogía, la distribución del tamaño de partícula y el pH del fluido varían drásticamente entre el sector minero y la industria química fina. Por ello, en Diemme Filtration rechazamos el enfoque de «solución estándar». Cada arquitectura tiene ventajas mecánicas específicas que deben alinearse con las demandas de volumen, espacio y velocidad de ciclo de la aplicación.
Esta guía técnica analiza exhaustivamente las dos configuraciones principales, proporcionando los datos necesarios para orientar la inversión hacia la tecnología que garantice la mejor accesibilidad, la gestión de cargas más segura y la mayor capacidad de procesamiento.

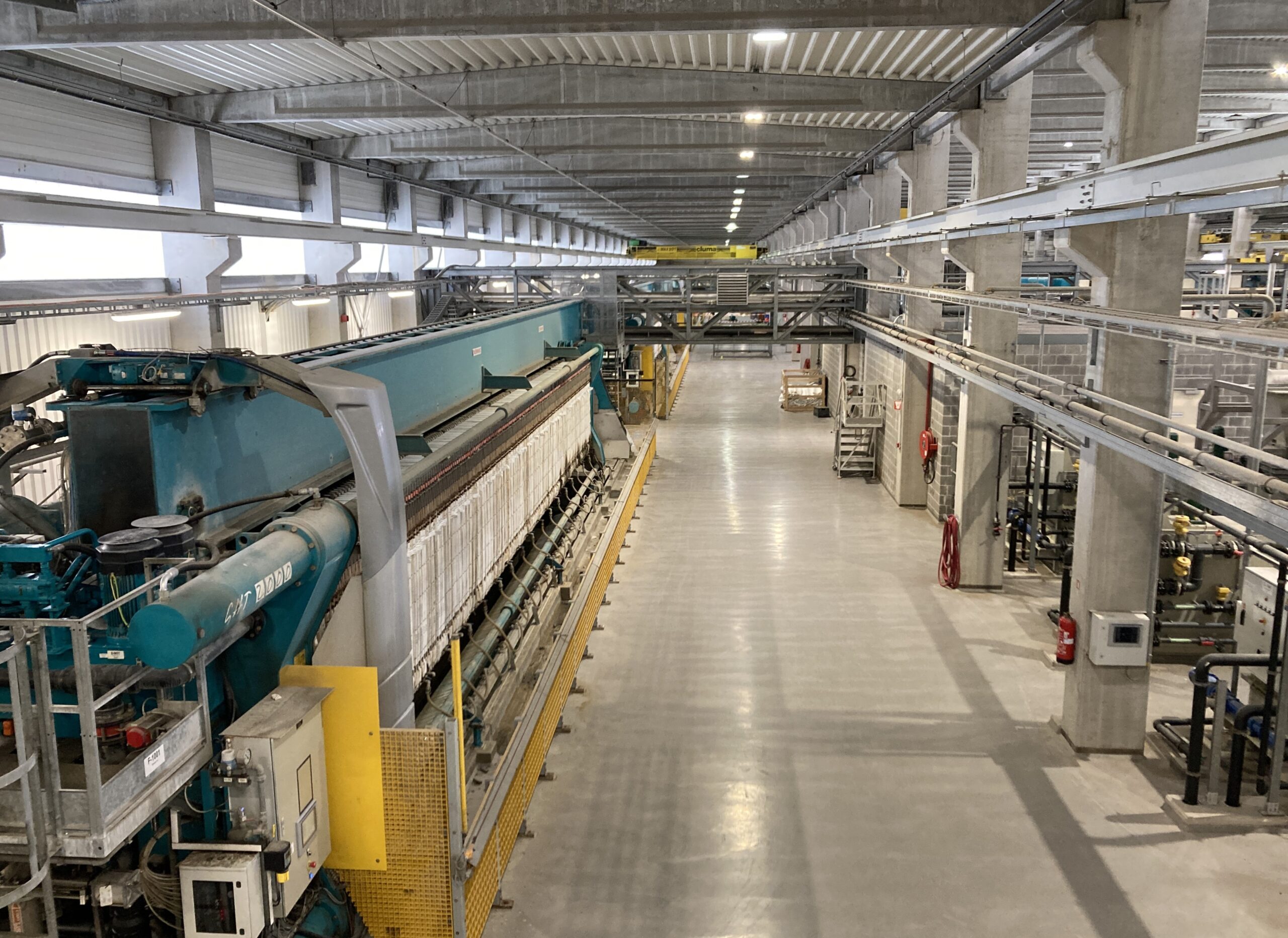

Filtros Prensa de Viga Superior (Serie GHT): Potencia y Escala para Industrias Pesadas
La arquitectura de viga superior es sinónimo de máxima capacidad y robustez estructural extrema. Representada por las series GHT-P, GHT-F y GHS, esta configuración es la solución definitiva para las aplicaciones de mayor volumen en el mundo, particularmente en la minería y la metalurgia de alta producción.
El Principio del «Total Traction» y la Integridad Estructural
A excepción del modelo GHS, que es de viga alta pero con cierre en empuje, los otros modelos GHT-F y GHT-P son modelos con cierre del paquete de placas en empuje.
El mayor desafío de ingeniería en un filtro prensa de gran escala es gestionar las inmensas fuerzas generadas por el sistema de cierre hidráulico, que puede alcanzar miles de toneladas. En un diseño tradicional de «empuje», estas fuerzas generan esfuerzos de flexión en las vigas principales, lo que puede derivar en deformaciones plásticas a largo plazo.
Diemme Filtration ha revolucionado este concepto con el sistema Total Traction, integrado en la serie GHT. Este mecanismo de «tracción total» utiliza cuatro cilindros hidráulicos posicionados en las esquinas del paquete de placas. Estos gatos tiran del cabezal móvil, colocando las vigas de tracción en tensión pura y aislando completamente la viga superior principal del estrés de cierre.
Como resultado, la viga superior tiene como única función soportar el peso estático de las placas. Esta ingeniería permite que la viga sea prácticamente indeformable, con una deflexión máxima limitada a solo 1/1000 de su luz, incluso bajo las condiciones de carga más severas. Esto garantiza una alineación perfecta de las placas y un sellado hermético durante millones de ciclos, eliminando las fugas de lodo y reduciendo drásticamente el desgaste de los componentes.
Ventajas Operativas en Minería
- Capacidad Masiva: Modelos como el GHT.2500.P o el monumental GHT.5000.F Domino pueden gestionar millones de toneladas de lodos al año, siendo ideales para el desaguado de concentrados y la gestión de relaves (tailings) para almacenamiento en seco (dry stacking).
- Accesibilidad Total: Al estar las placas suspendidas desde arriba, el área inferior del equipo queda completamente despejada. Esto facilita la descarga de la torta de filtración en grandes depósitos o transportadores y permite un acceso de 360 grados para el mantenimiento de las telas.
- Automatización Avanzada: La estructura robusta acomoda dispositivos como el sistema de desplazamiento de placas tipo carrusel, que asegura un movimiento rápido y secuencial controlado por inversores, optimizando los tiempos muertos.
Filtros Prensa de Viga Lateral (Series ME, Automat y KE): Velocidad y Versatilidad
Para aplicaciones que requieren ciclos rápidos, alta automatización y una huella de instalación compacta, la arquitectura de viga lateral es el estándar de la industria. En esta configuración, las placas se apoyan sobre dos vigas laterales de alta resistencia, lo que permite una especialización mayor en sectores como el químico, farmacéutico y de tratamiento de aguas residuales.
Series ME: El Benchmark en Velocidad de Ciclo
La serie ME está diseñada para maximizar la productividad por unidad de área. Su característica distintiva es el sistema de apertura simultánea del paquete de placas (estilo acordeón). A diferencia de los sistemas de placa por placa, este mecanismo abre todas las cámaras de una vez, permitiendo que todas las tortas de filtración se descarguen en un tiempo extremadamente corto. Esta velocidad es crítica para productos con alta filtrabilidad que permiten ciclos de filtración breves y requieren una rotación constante del equipo para maximizar el tonelaje.
Serie Automat: Flexibilidad y Seguridad
Para procesos que manejan productos con baja filtrabilidad o ciclos de filtración diarios limitados, la serie Automat ofrece una solución equilibrada. Su sistema de desplazamiento de placas utiliza carros accionados por correas dentadas que proporcionan un funcionamiento suave y silencioso. Además, incorpora barreras de seguridad fotoeléctricas que permiten al operador acceder lateralmente al paquete de placas sin detener la máquina, mejorando la seguridad operativa sin sacrificar la eficiencia.
Ventajas para la Industria Química y Farmacéutica
- Huella Reducida: En comparación con los modelos de viga superior de capacidad equivalente, los filtros de viga lateral suelen ocupar un volumen menor, lo que facilita su integración en naves industriales existentes con restricciones de altura.
- Personalización de Materiales: La arquitectura permite un revestimiento sencillo de las vigas laterales con materiales resistentes a la corrosión, como acero inoxidable AISI 316 o polipropileno, esenciales para manejar lodos agresivos.
- Operación Automática Total: Desde el lavado de telas a alta presión hasta el sistema de sacudida de placas para asegurar la descarga completa, estas series están optimizadas para operar con intervención humana mínima.
Análisis Comparativo de Especificaciones Técnicas
La siguiente tabla presenta una comparativa detallada entre los modelos insignia de cada arquitectura, permitiendo a los ingenieros visualizar la escala y el rendimiento de cada solución Diemme Filtration.
Tabla 1: Comparativa Técnica – Viga Superior (GHT) vs. Viga Lateral (ME)
| Criterio de Selección | Serie GHT (Viga Superior) | Serie ME (Viga Lateral) |
| Principio de Carga Estructural | Sistema «Total Traction»: Vigas de tracción en tensión pura. Viga superior aislada del estrés de cierre. | Cargas de cierre contenidas por las vigas laterales estructurales. |
| Capacidad de Volumen de Torta | Hasta 43,000 litros (Modelo 2500) | Hasta 11,500 litros (Modelo 2000) |
| Área de Filtración Máxima | Hasta 3,900 $m^2$ (Serie GHT estándar) | ~560 $m^2$ |
| Presión de Trabajo (bar) | 15 – 30 bar | 15 bar (con opciones de alta presión) |
| Mecanismo de Apertura | Secuencial rápido vía desplazador de carrusel. | Apertura simultánea de todo el paquete (ciclo rápido). |
| Peso Vacío (Máximo aproximado) | ~500,000 kg (GHT5000F) | ~70,000 kg (ME 2000) |
| Accesibilidad de Mantenimiento | Excelente acceso inferior y lateral; plataforma superior integrada. | Acceso lateral robusto; diseño optimizado para espacios cerrados. |
| Industrias Primarias | Minería, Metalurgia, Relaves de gran volumen. | Química, Farma, Alimentos, Aguas residuales industriales. |
Nota: Para aplicaciones de escala monumental, el modelo GHT5000F Domino eleva el área de filtración hasta los 3,900 $m^2$ y el volumen de torta hasta los 94,800 litros, consolidándose como el filtro prensa más grande del mundo.
Ingeniería a Medida y Sinergia de Procesos
En Diemme Filtration, el proceso de diseño comienza mucho antes de seleccionar la arquitectura del filtro. A través de nuestra filosofía de Custom Engineering, realizamos pruebas exhaustivas de laboratorio y a escala piloto sobre el lodo específico del cliente. Este análisis permite definir no solo la arquitectura ideal (Viga Superior vs. Lateral), sino también la selección de materiales de las telas, el tipo de placas (recámara estándar o de membrana) y el medio de exprimido óptimo.
La importancia del Espesamiento previo
Un sistema de filtración eficiente no funciona de forma aislada. La integración de un Espesador de Alta Tasa (High-Rate Thickener) de Diemme Filtration antes del filtro prensa es el factor que más influye en el OPEX de la planta. Al aumentar la concentración de sólidos del lodo alimentado (por ejemplo, del 3% al 10% o más), se reduce drásticamente el volumen de fluido que el filtro debe procesar. Esto permite utilizar máquinas de menor tamaño (reduciendo el CAPEX) y acorta los tiempos de ciclo, maximizando la vida útil de las telas y reduciendo el consumo energético por tonelada tratada.
Digitalización: AIDA System Tutor
Independientemente de la arquitectura elegida, Diemme Filtration integra la plataforma AIDA System Tutor. Este sistema IIoT (Internet Industrial de las Cosas) permite una gestión proactiva mediante:
- Diagnóstico de Telas: Monitoreo del estado de cada tela individual para predecir fallos y programar cambios.
- Optimización de Ciclos: Ajuste en tiempo real de los parámetros de filtración basados en la densidad de alimentación.
- Mantenimiento Predictivo: Seguimiento de la salud de los componentes críticos para eliminar paradas no planificadas.
Conclusión: ¿Qué arquitectura elegir?
La elección entre viga superior y viga lateral no es una cuestión de superioridad tecnológica, sino de adecuación al proceso.
- Elija la Serie GHT (Viga Superior) si su proyecto demanda el procesamiento de volúmenes masivos de lodo, requiere la máxima robustez estructural para operaciones 24/7 en entornos mineros severos y necesita la mayor accesibilidad posible para el manejo de tortas pesadas.
- Elija las Series ME o Automat (Viga Lateral) si busca versatilidad, ciclos de apertura y cierre ultrarrápidos para productos de alta filtrabilidad, y necesita una solución automatizada que se adapte a un layout de planta más compacto o específico del sector químico.
Diemme Filtration se posiciona como su socio de ingeniería, no solo como un proveedor de equipos. Nuestro enfoque basado en datos asegura que cada filtro prensa, sea de viga superior o lateral, se fabrique con el rigor de los métodos de análisis estructural por elementos finitos (F.E.M.) y simulaciones de dinámica de fluidos (CFD).
¿Está proyectando una nueva planta de filtración o buscando optimizar un proceso existente? Contacte con nuestro equipo de expertos hoy mismo para realizar un análisis de su lodo y diseñar la solución a medida que garantice el menor costo total de propiedad para su operación.
